Antena Directional dan Omnidirectional

Antena Directional

            Antena jenis ini merupakan jenis antena dengan narrow beamwidth, yaitu punya sudut pemancaran yang kecil dengan daya lebih terarah, jaraknya jauh dan tidak bisa menjangkau area yang luas, antena directional mengirim dan menerima sinyal radio hanya pada satu arah, umumnya pada fokus yang sangat sempit, dan biasanya digunakan untuk koneksi point to point, atau multiple point, macam antena direktional seperti antena grid, dish “parabolic”, yagi, dan antena sectoral.

Contoh Antena Directional

Pola Radiasi Antena Directional

Antena Omnidirectional

            Antena omnidirectional,yaitu jenis antena yang memiliki pola pancaran sinyal ke segala arah dengan daya sama.Untuk menghasilkan cakupan area yang luas,gain dari antena omnidirectional harus memfokuskan dayanya secara horizontal (mendatar,dengan mengabaikan pola pemancaran ke atas dan ke bawah,sehingga antean dapat di letakan di tengah-tengah base station.Dengan demikian,keuntungan dari antena jenis ini adalah dapat melayani jumlah pengguna yang lebih banyak.Namun,kesulitannya adalah pada pengalokasian frequensi untuk setiap sel agar tidak terjadi interferensi.Antena jenis ini biasanya di gunakan pada lingkup yang mempunyai base station terbatas dan cenderung untuk posisi pelanggan yang melebar.

            Antena omni mempunyai sifat umum radiasi atau pancaran sinyal 360-derajat yang tegak lurus ke atas. Omnidirectional antena secara normal mempunyai gain sekitar 3-12 dBi. Yang digunakan untuk hubungan Point-To-Multi-Point ( P2Mp) atau stu titik ke banyak titik di sekitar daerah pancaran. Yang baik bekerja dari jarak 1-5 km, akan menguntungkan jika client atau penerima menggunalan directional antenna atau antenna yang ter arah.Yang ditunjukkan di bawah adalah pola pancaran khas RFDG 140 omnidirectional antena. Radiasi yang horisontal dengan pancaran 360-derjat. Radiasi yang horisontal pada dasarnya E-Field.yang berbeda dengan, polarisasi yang vertikal adalah sangat membatasi potongan sinyal yang di pancarkan. Antena ini akan melayani atau hanya memberi pancaran sinyal pada sekelilingnya atau 360 derjat, sedamgkan pada bagian atas antena tidak memiliki sinyal radiasi.

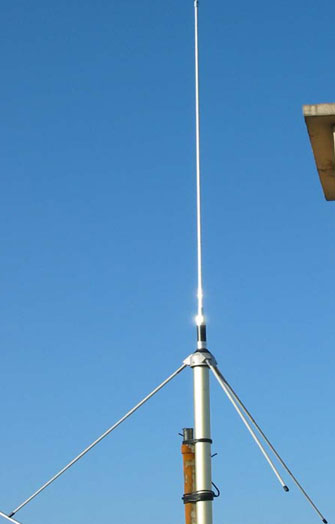

Contoh Antena Omnidirectional

Pola Radiasi Antena Omnidirectional
